打開釘釘掃一掃超寬動態變焦紅外高清攝像機
智諾ZN-NC-GBR3200WD系列200萬網絡攝像機外殼采用全金屬材料，經典黑白雙色搭配，簡潔大方美觀。上部設計有遮陽罩防水防塵，防護等級達IP66級，室內/室外環境均可以使用。接口方面，支持全功能接口，包含報警輸入/輸出、音頻輸入/輸出、RS485、TF卡存儲(最大支持128G)等，滿足安裝和維保的需求。該機支持AC 24V、PoE或DC 12V供電方式，供電方式多樣。
該機機身前端鏡頭紅外增透處配有紅外燈，同時內置IR CUT紅外濾光片，以滿足夜間長距離監控需求。該機適用于道路、地下車庫、酒吧、通道、工廠、大樓、家庭、金融、電信、酒店、超市、博物館等需要日夜監控及要求高清畫質的場所。
畫質高清，色彩亮麗
該200萬網絡攝像機采用1/2.8"逐行掃描CMOS傳感器，支持H.264/H.265視頻壓縮算法，基于IP網絡傳輸，最大輸出分辨率為1080P。

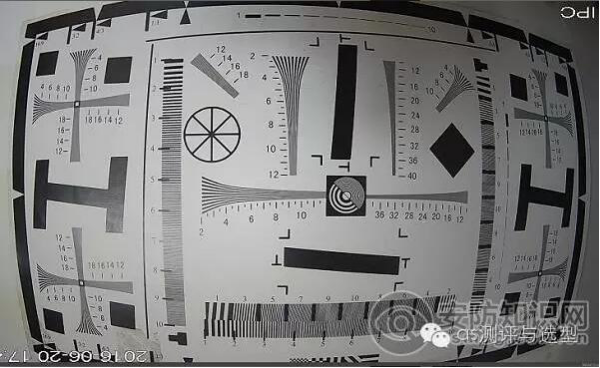

將該攝像機鏡頭焦距調至最小變倍， H.265編碼格式下，采用1080P@25fps、 4Mbps視頻參數設置。先將該攝像機對準清晰度測試卡，經過觀察得知，該機水平與垂直保持在1050TVL左右，邊緣稍有畸變。再對準24格色彩卡測試，可以看出畫面顏色亮麗，將實時呈現的彩色畫面與原測試卡進行對比后發現，整體顏色稍偏淡，天藍色偏淡較多，色彩還原基本準確。最后再對準灰度等級測試卡，從監控畫面可以辨別到17級。總體來說，該機基礎性能表現不錯。
傳輸速率高，帶寬消耗少
智諾ZN-NC-GBR3200WD系列采用先進的H.265/H.264視頻編碼算法，壓縮比高，實現低帶寬高畫質。最大輸出分辨率為1920*1080@25fps/30fps，支持三碼流傳輸。
本次測試在H.265編碼壓縮格式下，采用1080P@25fps、 2Mbps參數設置，對其網絡傳輸延遲性測試，多次檢測得出該機延時控制平穩，延遲基本維持在172ms左右，實測該機延遲可做到120ms。實時性處理完成得非常好，確保了圖像傳輸?shù)母邥r(shí)效性。
接下來進行碼流測試，參數設置為H.265、1080P@25fps：a、定碼率2Mbps下，該機碼流波動范圍在1.8-2.7Mbps，平均碼流在2.3Mbps;b、設定變碼率，畫面動態情況下，該機碼流波動范圍在773.6 Kbps -1.6Mbps，平均碼流在1.1Mbps;c、設定變碼率，靜態畫面下，該機碼流波動范圍在461.2Kbps—804.2Kbps，平均碼流在635.5Kbps;網絡傳輸非常穩定，H.265編碼格式為用戶顯著減少了帶寬消耗。
圖像處理表現不錯
該機支持背光補償、2D/3D降噪以及數字寬動態，支持透霧功能;該機還支持真實寬動態，動態范圍120dB，適合逆光環境。
實測時，先將攝像機對準室內景物，數字寬動態開啟后，室內畫面效果明顯有提升;再將攝像機對準室外逆光環境，數字寬動態開啟前后，畫面效果變化不是很大。配置改為真實寬動態開啟，攝像機自動重啟，重新登陸后，真實寬動態隨著范圍變大，逆光中畫面效果越來越好。
該機背光補償功能表現不錯，開啟后，畫面亮度提升明顯，細節較為清晰;另外該機支持算法透霧功能，實測時模擬霧霾場景，畫面因環境的霧霾而有些朦朧，此時開啟透霧功能，畫面瞬間清晰很多，透霧功能表現不錯。
紅外補光效果顯著
該機采用高效陣列紅外燈，紅外距離最遠50米，支持Smart IR。配置紅外增透面板，提高了紅外光透過率。該機支持IR CUT紅外濾片式自動切換功能，當照度較低時可切換到夜間模式，以實現更低照度的夜視成像能力。
該機的鏡頭焦距為12mm， 最大光圈F2.8。設置智能紅外關閉、強制彩色下，檢測本機彩色最低照度為0.04Lux。開啟智能紅外后，設置強制彩色，在0.01Lux照度下，畫面有輕微噪聲，然后開啟2D/3D降噪，噪聲明顯下降，彩色布偶清晰可見。
紅外開啟0.01Lux強制彩色

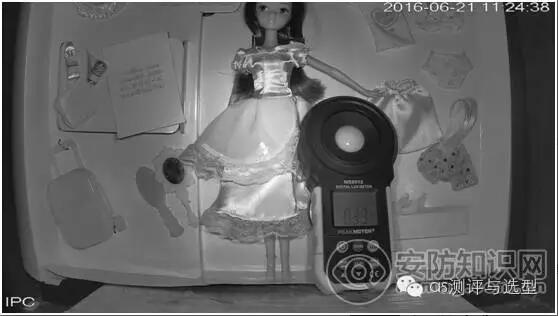

該機彩轉黑切換閥值為照度26Lux，彩色畫面在轉為黑白畫面后，智能紅外開啟，持續降低照度，畫面顯示一直清晰。攝像機置于暗箱中，在0Lux下，紅外智能補光，照度計顯示為0.33Lux，畫面清晰無噪聲。
另外，該機支持Smart IR智能補光功能，最遠可支持50米紅外補光，本次測評中，在4-5米景深場景范圍內，打開紅外補光燈(此時照度為0.01Lux)，發現畫面干凈整潔，沒有任何噪聲，且場景范圍內補光適度，前后景深物體均能清晰辨識。繼續驗證其Smart IR功能，實測時，將一張人物照片在鏡頭前0.3-1米內反復移動，發現該機的Smart IR 功能反應相當快速，目測其能在0.5s以內即能正確補光，避免了不同景深場景抓拍的過曝現象出現，Smart IR控制良好。
智能分析
智諾ZN-NC-GBR3200WD系列智能分析功能豐富，支持周界入侵、物品遺留/盜移、跨越圍欄、逆行檢測、徘徊檢測、密度檢測、數量統計等高級智能化功能;還支持三種視頻診斷功能：圖像偏色檢測、圖像虛焦檢測、攝像機移位檢測。本次測試對其中幾個性能進行抽樣測評。
首先，進行周界入侵檢測，測試人員在配置界面設定規則，繪制規則線。移動物體進入報警區域后，該機識別準確，反應迅速。小火車剛剛觸及周界線，監控畫面就迅速報警，并在運行日志中留下報警記錄。其次，物品遺留與物品搬移實測過程中，該機均能實現有效識別并迅速報警，學習分析過程短，反應靈敏，識別準確。最后，監控過程中，測試人員把攝像機移動位置，幾秒種后，監控客戶端報警。
產品特色
1、低照度下畫面清晰，內置IR CUT完全滿足夜間監控需求;
2、智能分析功能豐富，識別準確，反應迅速;
3、最大輸出分辨率為1080P，清晰度1050TVL，畫質高清，色彩還原能力強;
4、圖像處理支持真實寬動態，動態范圍120dB，適合逆光環境;
5、采用高效陣列紅外燈，紅外補光功能非常強大，紅外距離最遠50米，支持Smart IR
6、采用先進的H.265/H.264視頻編碼算法，壓縮比高，傳輸速率高，帶寬消耗少，實現低帶寬高畫質
專家點評
該200萬超寬動態電動變焦紅外高清一體化槍型網絡攝像機設計簡潔，在低照度下表現優越，完全實現0Lux下夜間監控;同時智能分析功能豐富而檢測準確，能滿足監控系統的智能應用需求，是一款值得推薦的產品。
提升空間
建議網口增加指示燈，以方便施工維護時查看傳輸狀態。
主要規格參數
傳感器 1/2.8"逐行掃描CMOS傳感器
像素 200萬
寬動態 120dB
最低照度 彩色0.01Lux@F1.2(AGC ON);0Lux@F1.2(AGC ON)with IR
紅外距離 最遠50米，支持SMART IR功能
透霧功能 支持
背光補償 支持
視頻壓縮標準 H.265 /H.264
