OGTS可控硅（晶閘管）投切開關是專為0.4kV電力電容器進行動態快速投切的電子型功率器件，主電路采用反并聯晶閘管模塊，可支持電平和脈沖多種控制方式。主要適用于沖擊性負荷，需要快速投切電容器的用電負荷現場，比如：電焊機、軋鋼、港口行吊、電梯、變頻爐等負荷快速變化現場。
可控硅（晶閘管）投切開關跟隨速度快，有效補償沖擊性負荷，響應時間為5~15毫秒，有效節約電能，是交流接觸器和復合開關所不可取代的產品。
可控硅（晶閘管）投切開關采用高速CPU測控，脈沖變壓器高可靠觸發，具有多重監測保護方案（電流、溫度實時監測保護）及快速投切技術，不論電容器的殘余電壓為任何值，電容器支路都可以實現實時、無沖擊地投入，電流過零點斷開，不產生合閘涌流。
采用優質晶閘管模塊，可靠性，穩定性高；
響應速度5~15ms，投切速度快；
觸發穩定可靠，采用脈沖變壓器觸發，能在諧波電壓12%時可靠觸發；
功能齊全，集電流顯示、溫度顯示、過流保護、缺相保護、可控硅擊穿報警、過溫保護、觸發功能于一體；
投切方式多，單相分補、相間分補、三相共補；
真正過零投切，精確觸發，不產生合閘涌流；
采用光電隔離，抗干擾能力強。

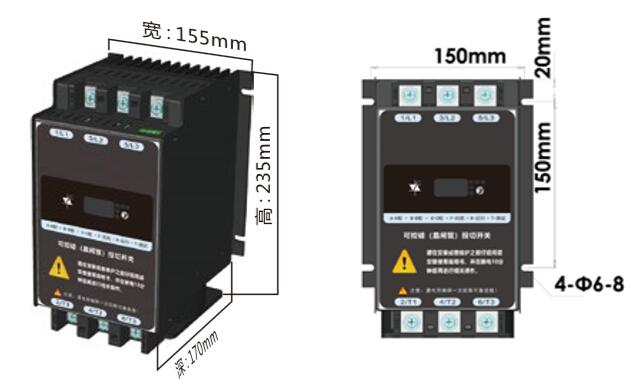

可控硅（晶閘管）投切開關安裝尺寸圖：
外型尺寸：235×155×170（長×寬×高）
安裝孔尺寸：150×150（毫米） 4-Φ6圓孔
2、相間補償接線圖：

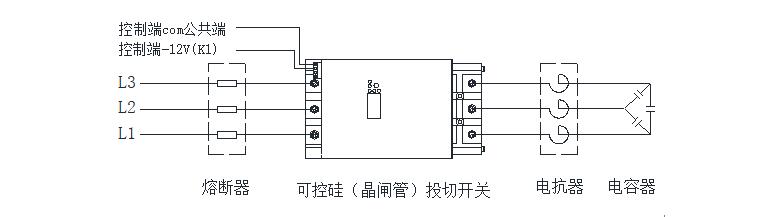

3、三相補償接線圖：
